Pompes centrifuges en parallèle : doublent-elles le débit ? Calcul, HMT et normes

Vous voulez gonfler le débit de votre station de pompage ? Beaucoup de techniciens couplent deux pompes centrifuges en parallèle sans recalculer la ligne. Toutefois, ce montage ne double jamais le débit réel dans vos tubes.

En effet, les pertes de charge grimpent vite et déplacent votre point de marche. Sur un skid anti-incendie industriel, cette erreur fausse tout votre dimensionnement de réseau incendie. Voyons ensemble les vrais calculs terrain (120 m³/h à 28 mCE) en Algérie.

Comment fonctionne une pompe centrifuge industrielle ?

Avant de coupler deux groupes, ouvrons le carter d’une machine simple. Une pompe centrifuge convertit l’énergie mécanique du moteur en énergie hydraulique. D’abord, l’eau entre au centre de la roue à aubes (impulseur). Ensuite, la force centrifuge projette ce liquide vers le bord extérieur.

Autour de cette roue, la volute forme un colimaçon qui s’élargit. Ce canal ralentit le fluide, puis transforme sa vitesse en pression utile. Cependant, une pompe centrifuge réclame toujours un amorçage complet avant de tourner. Une poche d’air à l’entrée coupe aussitôt la montée en pression.

Sur nos chantiers algériens, quatre familles dominent le marché industriel :

• Pompe centrifuge horizontale monocellulaire : robuste, elle équipe la majorité des groupes incendie principaux.
• Pompe centrifuge verticale multicellulaire : compacte, elle empile plusieurs roues pour monter fort en pression.
• Pompe centrifuge in-line : ses brides alignées s’insèrent directement sur une tuyauterie droite.
• Pompe centrifuge auto-amorçante : elle chasse seule l’air au démarrage sans clapet de pied.

Deux pompes centrifuges en parallèle doublent-elles vraiment le débit ?

Tranchons tout de suite : non, votre débit réel ne double pas. Deux pompes identiques additionnent bien leurs capacités sur le catalogue constructeur. Mais votre canalisation freine durement l’eau dès que la vitesse grimpe.

Marche en parallèle vs marche en série : la vraie différence

Dans nos réseaux anti-incendie sous pression, chaque couplage vise un objectif précis. Cherchez-vous un gros volume d’eau ou une très haute pression ? Retenez simplement ces deux règles hydrauliques de base :

• Couplage en parallèle : vous additionnez les débits (Q₁ + Q₂) à HMT égale.
• Couplage en série : vous additionnez les hauteurs (HMT₁ + HMT₂) à débit égal.

Pourquoi les pertes de charge bloquent le doublement du débit

Plus l’eau file vite, plus elle frotte contre la paroi interne. Or, les pertes de charge suivent le carré du débit (ΔH ∝ Q²). En d’autres termes, doubler le débit multiplie par quatre les frottements !

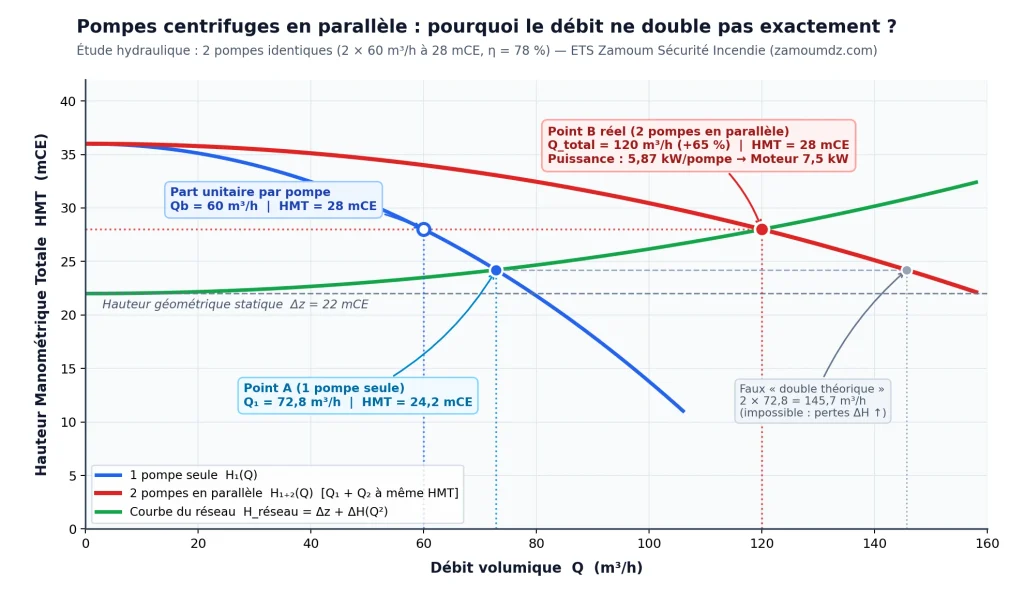

La courbe résistante du circuit grimpe vite en parabole raide. Ainsi, votre point de fonctionnement se fixe au croisement de deux courbes :

• La courbe des pompes couplées, qui additionne les débits à hauteur égale.
• La courbe du réseau, qui cumule hauteur géométrique Δz et pertes ΔH.

De ce fait, chaque pompe affronte une contre-pression plus forte qu’en solo. Chacune recule sur sa courbe et livre moins que son débit isolé.

Exemple concret de calcul : 2 pompes en parallèle (120 m³/h à 28 mCE)

Passons maintenant à un vrai calcul de bureau d’études. Notre réseau réclame 120 m³/h sous une HMT de 28 mCE (2,75 bars). Voici les données exactes du projet :

• Configuration : 2 pompes centrifuges identiques en marche parallèle.
• Débit total visé (Q_total) : 120 m³/h, c’est-à-dire 0,0333 m³/s (2 000 L/min).
• Débit par pompe (Q_b) : 60 m³/h en marche simultanée.
• Hauteur géométrique (Δz) : 22 m entre la bâche et le refoulement.
• Pertes de charge à 120 m³/h : 4,8 m linéaires + 1,2 m singulières.
• Diamètre des piquages de sortie : DN 125 (0,125 m intérieur).
• Rendement hydraulique (η) : 78 % sur chaque machine.

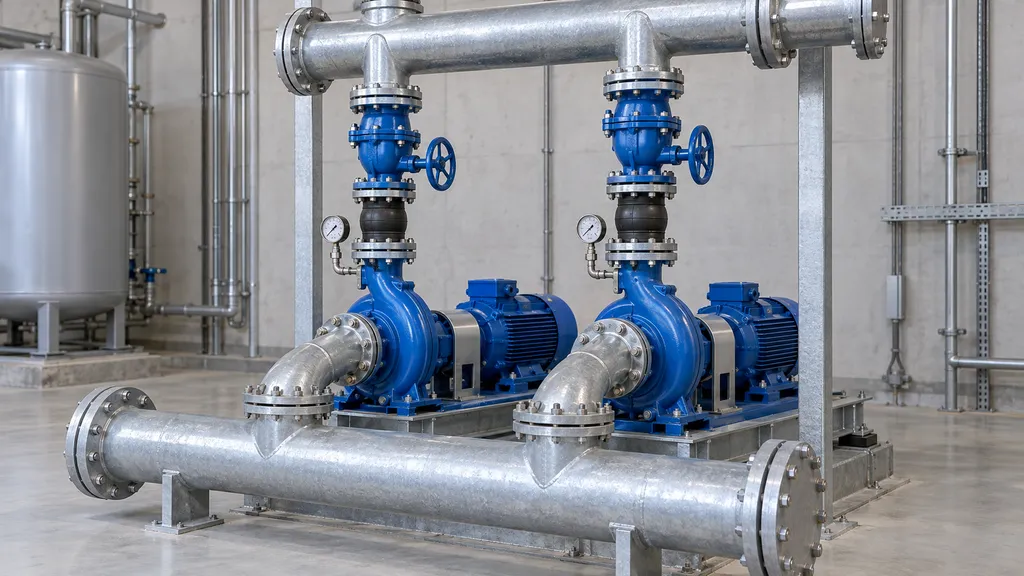

Débit, vitesse d’écoulement et piège du collecteur commun

Posons nos quatre premiers calculs hydrauliques étape par étape. D’une part, nous étudions le piquage individuel de chaque pompe. D’autre part, nous surveillons le collecteur commun en aval :

• 1. Débit unitaire : chaque pompe fournit 120 ÷ 2 = 60 m³/h (0,0167 m³/s).
• 2. Section du DN 125 : le calcul π × 0,125² ÷ 4 donne 0,01227 m².
• 3. Vitesse par branche : le ratio 0,0167 ÷ 0,01227 donne 1,36 m/s.
• 4. Nombre de Reynolds : à 20 °C, Re vaut 1,70 × 10⁵ (régime turbulent).

Méfiez-vous ici d’une erreur fréquente sur les notes rapides ! Dans chaque piquage individuel DN 125, l’eau circule calmement à 1,36 m/s. En revanche, le collecteur commun encaisse les 120 m³/h des deux groupes réunis. Conserver un DN 125 sur ce collecteur pousse la vitesse à 2,72 m/s.

Passer ce collecteur commun en DN 150 abaisse la vitesse à 1,89 m/s. De plus, la norme NF EN 12845 bride l’aspiration à 1,8 m/s. C’est pourquoi un collecteur d’aspiration DN 200 (1,06 m/s) bloque la cavitation.

Calcul de la HMT, puissance hydraulique et moteur de 7,5 kW

Chiffrons à présent la puissance requise pour pousser ces 120 m³/h. Sur un réseau de RIA incendie, comptez également la pression utile à la lance. Voici les trois formules décisives :

• 5. Hauteur Manométrique Totale : HMT = 22 + 4,8 + 1,2 = 28 mCE.
• 6. Puissance hydraulique totale : 9,81 × 0,03333 × 28 donne 9,15 kW.
• 7. Puissance arbre par pompe : 9,15 ÷ (2 × 0,78) vaut 5,87 kW.

Vous hésitez peut-être avec un moteur standard de 5,5 kW ? Or, un bloc de 5,5 kW brûlerait vite en service continu. Par conséquent, nous installons un moteur de 7,5 kW par pompe (+28 % de marge).

Que se passe-t-il quand une seule pompe tourne seule ?

Supposons qu’un technicien isole la Pompe 2 pour remplacer sa garniture mécanique. La Pompe 1 alimente aussitôt toute seule le collecteur commun. Car le débit total baisse, les pertes de charge chutent d’un coup.

Par la suite, la HMT du réseau descend de 28 mCE à 24,2 mCE. Soulagée de cette résistance, la Pompe 1 glisse à droite sur sa courbe. Elle débite 72,8 m³/h toute seule, contre 60 m³/h auparavant !

Observez bien ces deux leçons concrètes de terrain :

• 1 pompe donne 72,8 m³/h ; 2 pompes donnent 120 m³/h, soit +65 % seulement.
• À 72,8 m³/h, la pompe solitaire réclame plus de couple mécanique sur son arbre.

De ce fait, cette marge moteur de 7,5 kW évite toute disjonction thermique. En d’autres termes, un petit moteur lâcherait pile quand une pompe reste seule !

À LIRE AUSSI : Pompe jockey : rôle, fonctionnement et dimensionnement en système incendie

Un projet de station de pompage ou de skid incendie en Algérie ?

Nos ingénieurs ETS Zamoum calculent vos courbes et fabriquent votre skid conforme NFPA 20. Demandez votre devis gratuit sous 48h ou appelez le +213 661 55 64 36.

Cavitation, NPSH et démarrage : les pièges qui cassent vos pompes

Exploiter deux pompes en parallèle pardonne rarement les approximations de tuyauterie. Par exemple, un mauvais coude d’aspiration ronge une roue neuve en quelques semaines.

Cavitation réelle (« bruit de bétonnière ») et dégazage

À l’entrée de l’impulseur, la pression de l’eau chute brutalement. Sous la tension de vapeur, le liquide bout à froid. D’abord, des bulles naissent ; ensuite, elles implosent violemment sous haute pression.

Sur place, vous entendez ce fameux bruit de gravier dans une bétonnière. Ces chocs arrachent le métal des aubes et cassent le débit. En outre, une micro-prise d’air sur un joint crée un dégazage qui désamorce tout.

C’est pourquoi votre NPSH disponible doit dépasser le NPSH requis + 0,5 m. Contrôlez ce seuil avec deux pompes actives, mais vérifiez-le en marche solo ! En effet, à 72,8 m³/h, le NPSH requis grimpe en flèche.

Les 8 contrôles techniques avant la mise en service

Avant de lancer vos deux groupes, validez ces huit points sur chantier :

• Courbes jumelles stables : une pompe plus puissante étouffe sa voisine et bloque son clapet.
• Clapets anti-retour dédiés : chaque clapet bloque tout retour vers la pompe inactive.
• Réductions excentriques plates : elles chassent les poches d’air en haut du tube d’aspiration.
• Respect du BEP : loin du rendement optimal, la volute force radialement sur les roulements.
• Démarrage vanne fermée : un gros moteur appelle 5 à 7 fois son courant nominal.
• Ouverture progressive : ainsi, vous évitez tout coup de bélier destructeur dans les brides.
• Manomètres individuels : vous repérez d’un coup d’œil une crépine sale ou un déséquilibre.
• Marche selon le besoin : coupez la seconde pompe dès qu’une seule couvre la demande.

Couplage de pompes en réseau incendie : normes NF EN 12845, NFPA 20 et Algérie

En défense incendie, le rendement énergétique passe après la survie du site. Néanmoins, votre local pomperie exige une conception hydraulique irréprochable, même hors réseau électrique.

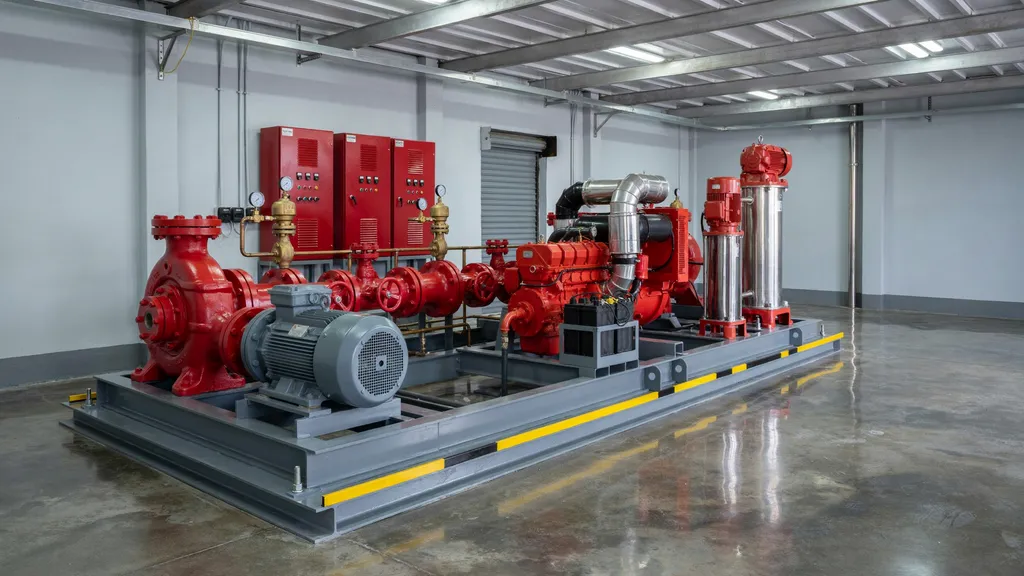

Skid incendie : cascade de pression et redondance

Un entrepôt relevant du calcul D9 en eau incendie exige de gros débits. Le référentiel APSAD R1 autorise alors deux pompes assurant chacune 50 % du débit. Cependant, une troisième pompe identique reste obligatoire en secours pour garantir 100 % !

Sur nos systèmes d’extinction automatique et réseaux sprinklers incendie, trois pompes partagent le collecteur. En revanche, les pressostats les lancent en cascade, sans les démarrer ensemble :

• La pompe jockey maintient 8 à 12 bars et compense les micro-fuites du réseau.
• L’électropompe principale démarre dès l’ouverture d’un sprinkler et fournit 100 % du débit.
• La motopompe incendie diesel prend le relais sans délai en cas de coupure secteur.

Par ailleurs, la norme NFPA 20 impose une courbe souple à chaque groupe incendie. La pompe fournit 150 % de son débit nominal à 65 % de sa pression. Enfin, vanne fermée, sa pression reste sous 140 % du nominal.

Réglementation algérienne et maintenance préventive

En Algérie, la loi 19-05 et le décret 25-63 encadrent les sites industriels. Lors des réceptions, la Protection Civile mesure la pression au point le plus loin. Par conséquent, un clapet fuyard ou un débit faible bloque votre avis favorable.

De plus, une pompe immobile onze mois par an grippe vite sa garniture. Un plan de maintenance de système anti-incendie et vérification périodique protège votre matériel :

• Chaque semaine : testez le démarrage automatique, puis écoutez le son des paliers.
• Chaque semestre : vérifiez notamment les clapets anti-retour et l’alignement laser moteur-pompe.
• Chaque année : tracez la courbe débit/pression sur débitmètre pour contrôler l’usure interne.

Questions fréquentes sur les pompes centrifuges en parallèle

Peut-on coupler deux pompes centrifuges de puissances différentes ?

Fuyez ce montage sans variateurs électroniques, car la grosse pompe écrase le collecteur commun. Elle maintient une forte pression, c’est-à-dire qu’elle bloque le clapet voisin. Par la suite, la petite pompe barbotte à débit nul, chauffe et brûle sa garniture.

Quel est le pire défaut sur deux pompes en parallèle ?

Un clapet anti-retour coincé ouvert cause les dégâts les plus brutaux. Le flux haute pression traverse la pompe à l’arrêt et inverse sa rotation. Néanmoins, surveillez également la cavitation d’aspiration et l’écart au BEP.

Quand préférer le montage en série ou une pompe multicellulaire ?

Optez pour la série notamment face à une grande hauteur sous petit débit. Par exemple, une colonne humide d’IGH réclame surtout une très forte pression. Par ailleurs, une pompe verticale multicellulaire remplace deux pompes en série dans moins d’espace.
