RIA robinet incendie armé DN33, 25, 19: rôle, normes et installation complète

Le RIA (robinet d’incendie armé) est un équipement de première intervention utilisable par tous sans formation. Toujours sous pression, il se décline en trois modèles (DN19, DN25, DN33) selon l’importance du risque. Son installation et son entretien respectent strictement les normes NF EN 671-1 et APSAD R5.

Qu’est-ce qu’un RIA en sécurité incendie ? Définition

Le robinet d’incendie armé est un équipement de première intervention fixe. Raccordé en permanence à une source d’eau sous pression, il reste prêt à l’emploi à tout instant. Toute personne peut l’utiliser, qu’elle soit formée ou non.

Son rôle est précis : attaquer un départ de feu immédiatement. L’objectif est de limiter la propagation des flammes avant l’arrivée des sapeurs-pompiers. Le terme « armé » traduit exactement cela : le dispositif est toujours sous pression, sans délai d’activation.

Trois caractéristiques le distinguent des autres moyens de lutte contre l’incendie :

• Disponibilité : alimenté en continu, sans manipulation préalable
• Autonomie : opérationnel pendant au moins 20 minutes
• Polyvalence : utilisable dans les ERP, les établissements industriels et les immeubles de grande hauteur

Fiche technique : composition d’un poste RIA

Un poste RIA regroupe cinq composants essentiels. Chacun remplit une fonction précise dans la chaîne d’extinction.

Les éléments constitutifs d’un poste RIA :

• Dévidoir rotatif : pivote sur au moins 170° pour orienter le tuyau vers le sinistre
• Robinet d’arrêt : contrôle l’ouverture du flux d’eau depuis la canalisation
• Tuyau semi-rigide : mesure 20 ou 30 mètres selon le modèle de robinet armé
• Diffuseur à trois positions : sélectionne le jet droit, le jet diffusé ou l’arrêt
• Plaque de signalisation : identifie le poste conformément au règlement de sécurité

Le dispositif de condamnation complète parfois l’ensemble pour sécuriser l’accès. Pour les locaux à risques courants, un DN19 suffit. Sur les sites exposés aux feux de classe B, un PIA intègre un liquide émulseur à la place de l’eau pure.

Quels sont les types de RIA selon le diamètre ?

RIA DN19 : locaux à risques courants

Le RIA DN19 s’impose dans les locaux à faible potentiel calorifique (PC < 500). Concrètement, cela couvre les bureaux, salles de réunion ou petites réserves. C’est le modèle de référence pour les risques courants selon le référentiel APSAD R5.

Ses caractéristiques techniques sont précises :

• Diamètre intérieur du tuyau : 19 mm, semi-rigide, monté sur dévidoir rotatif
• Débit : 60 L/min avec un jet bâton ou diffusé via le robinet diffuseur
• Portée : environ 13,5 mètres au point de la surface le plus défavorisé
• Pression minimale : 2,5 bars au robinet d’arrêt

Un seul jet DN19 suffit à couvrir l’ensemble de la surface en risque courant. La vérification annuelle des joints d’étanchéité et de l’état de corrosion interne garantit son efficacité en cas d’incendie.

RIA DN25 : locaux à risques particuliers

Le RIA DN25 répond aux locaux à potentiel calorifique compris entre 500 et 900. Concrètement, cela couvre les entrepôts de taille moyenne, les parkings couverts ou encore les grands magasins.

Son tuyau semi-rigide de 25 mm affiche un débit de 70 L/min. Sa portée atteint 15 mètres. Ces chiffres, conformes à la norme NF EN 671-1, garantissent une couverture efficace des zones à risques particuliers.

Les règles d’installation imposent une couverture par deux jets simultanés dès que le niveau de risque le justifie. Le robinet d’arrêt doit maintenir une pression minimale de 2,5 bars. L’axe du dévidoir à alimentation axiale se positionne entre 1,20 m et 1,80 m du sol.

Dans certains contextes spécifiques, un PIA remplace le RIA DN25 pour traiter les feux de classe B impliquant des liquides inflammables.

RIA DN33 : installations classées

Le RIA DN33 s’impose sur les sites à potentiel calorifique supérieur à 900. Il équipe les installations classées pour la protection de l’environnement (ICPE), notamment les entrepôts couverts soumis à la rubrique 1510.

Son tuyau de 33 mm délivre un débit de 128 L/min sous 4 bars. La portée du jet bâton atteint 19 mètres, contre 16 mètres pour un DN25. L’embout d’ajustage de 12 mm caractérise ce modèle.

Les exigences d’implantation sur ces sites sont renforcées :

• Deux jets croisés obligatoires sur toute la surface des locaux à risques
• Débit suffisant garanti par une source d’eau dimensionnée pour deux RIA simultanés pendant 20 minutes
• Emplacements définis selon le fascicule 2 de la règle APSAD R5, avec vérification par un organisme certifié

Normes, réseau et schéma d’installation des ria robinet incendie armé

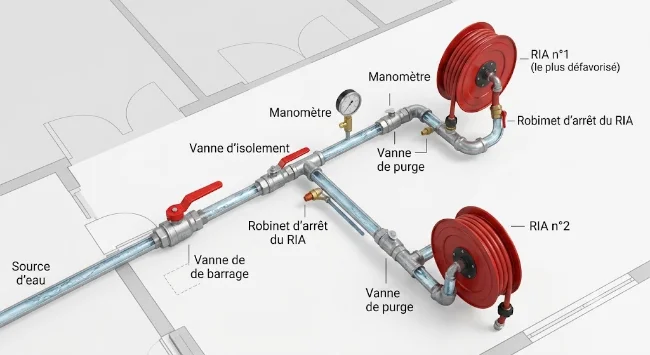

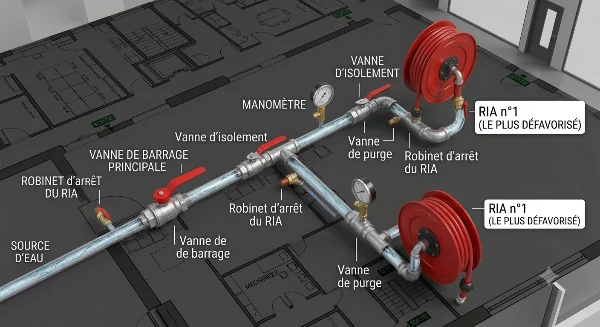

Deux textes encadrent la conception d’un réseau RIA : la norme NF S 62-201 et le référentiel APSAD R5. Le schéma d’installation est obligatoire pour tout dossier soumis à la commission de sécurité dans les ERP et bâtiments industriels.

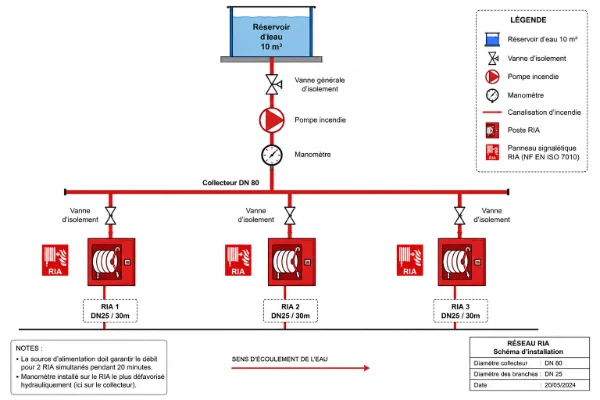

Ce schéma représente l’ensemble du réseau hydraulique. Il précise les diamètres de canalisations, les emplacements de chaque poste et les vannes de sectionnement.

La source d’alimentation doit garantir un débit suffisant pour deux RIA simultanés pendant 20 minutes. Un réservoir d’eau d’au moins 10 m³ répond à cette exigence lorsque le réseau public ne suffit pas.

Voici les éléments suivants à faire figurer obligatoirement sur le plan :

• Identifier chaque poste par son DN et sa longueur de tuyau
• Positionner un manomètre sur le RIA le plus défavorisé hydrauliquement
• Signaler chaque coffret par un panneau normalisé rouge conforme NF EN ISO 7010

Maintenance et vérification des RIA robinet incendie armé

La maintenance des RIA suit quatre cycles réglementaires définis par la règle APSAD R5. Chaque cycle répond à des exigences précises.

Voici les quatre niveaux d’intervention à planifier :

• Trimestrielle : contrôler l’accessibilité, les fuites et la pression au manomètre
• Annuelle : tester le débit, vérifier l’étanchéité et apposer la date sur chaque poste
• Quinquennale : remplacer les joints, réaliser un essai hydrostatique de 5 minutes sous pression maximale
• Décennale : rincer les canalisations et contrôler la corrosion interne par analyse des manchettes

Ces opérations doivent être confiées à un technicien qualifié. Le rapport de maintenance se conserve dans le registre de sécurité. C’est ce document qui prouve la conformité en cas de contrôle par l’assureur ou les autorités.
